剥层式电缆穿线板、套件(含CM模块)、KML 16/7、160701

剥层式电缆穿线板、套件(含CM模块)、KML 16/7、160701

订货代码: 160701
订货编号: KML 16/7

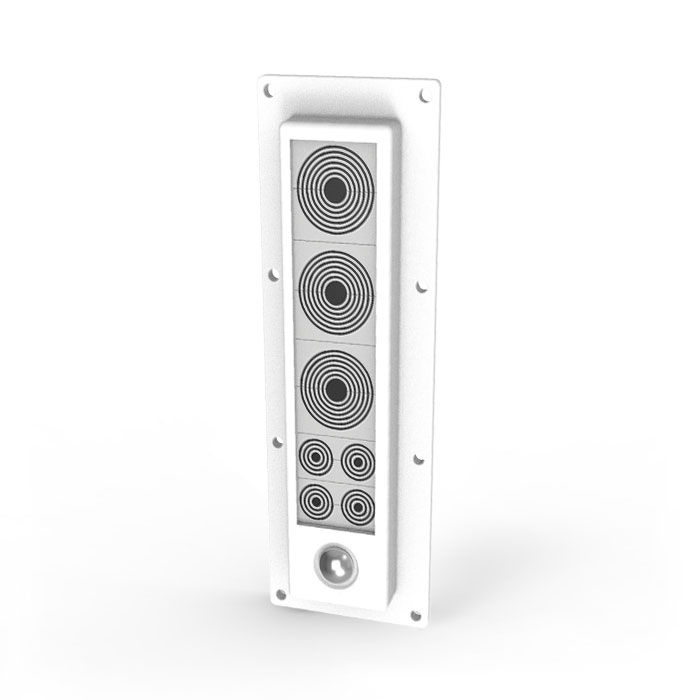

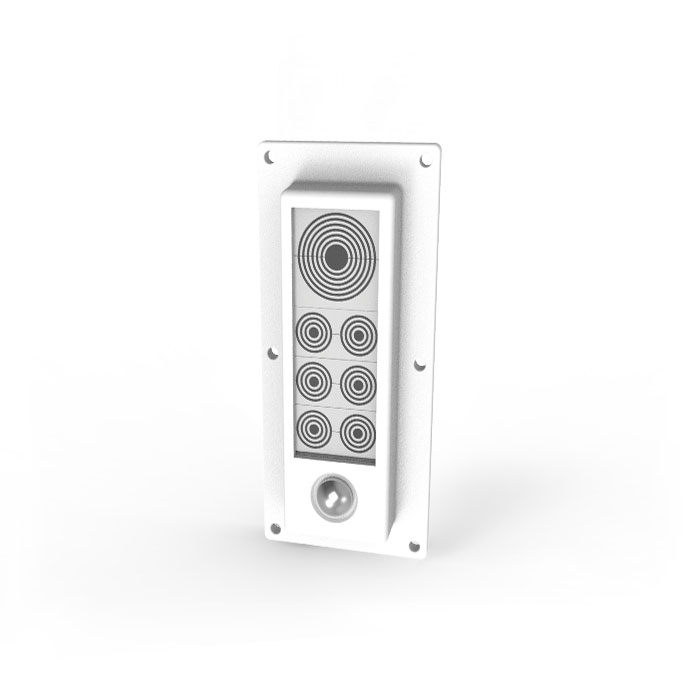

  • 剥层式 KML 16/7(图1)
  • > 可变径模块
  • > 夹线范围值大
  • > 结构款式多
  • > 金属框架
  • > 防护等级高

相关推荐

  • 功能参数
  • 资源下载
  • 相关辅件
订货号
160701
订货编码KML 16/7
电缆根数
7 PCS
夹线范围(出厂夹线范围 0mm)4×(0+4.0-16.5mm)+3×(0+9.5-32.5mm)

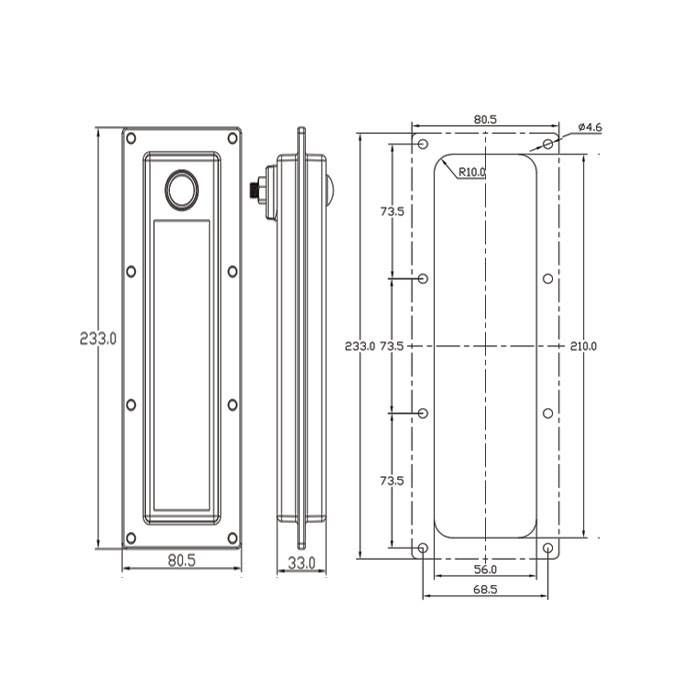

尺寸(mm)宽Length x 长Width x 高Height80.5 x 233 x 33
框架材料
框架颜色乳白色
框架温度范围-40℃ to + 120℃
防护等级IP55
阻燃特性阻燃等级UL94 V0
密封圈模块材料
橡胶
密封圈模块颜色灰色


2D数模

  • 160701 (KML 16-7) -2D (DWG文件)

    2023-12-22   61.28KB

3D数模

  • 160701 (KML 16-7) -3D (STEP文件)

    2023-12-22   119.21KB
